БОКОВОЕ ПОДКЛЮЧЕНИЕ

Схемы подключения Рифар Тубог

Схемы подключения Рифар ТубогКомплектация с боковым подключением:

  • Воздухоспускной клапан G 3/4 1шт
  • Заглушка G 3/4″ 1шт
  • Комплект кронштейнов 1шт

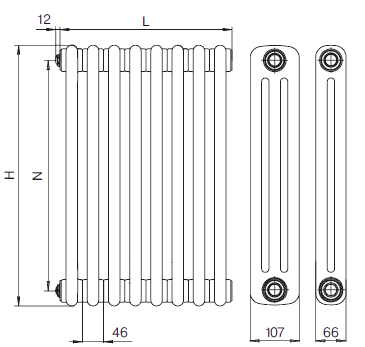

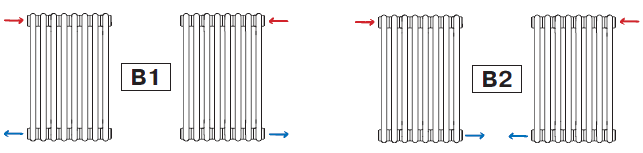

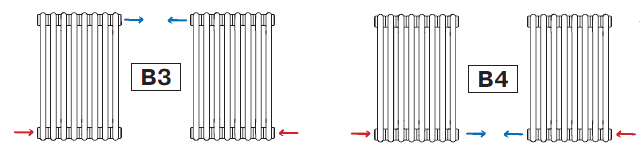

Радиатор с боковым подключением имеет симметричную конструкцию и можем быть подключен по любой из схем (B1, B2, B3 и B4). Заглушка и кран Маевского могут быть перенесены в соответствии с выбранной схемой монтажа.

Схемы подключения Рифар Тубог

Минимальная длина радиатора — 98 мм (2 секции) без учета арматуры.


НИЖНЕЕ ПОДКЛЮЧЕНИЕ

Схемы подключения Рифар Тубог

Схемы подключения Рифар Тубог

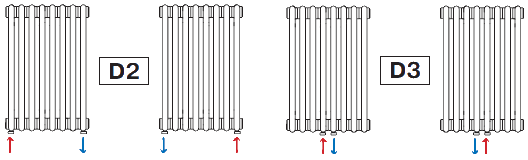

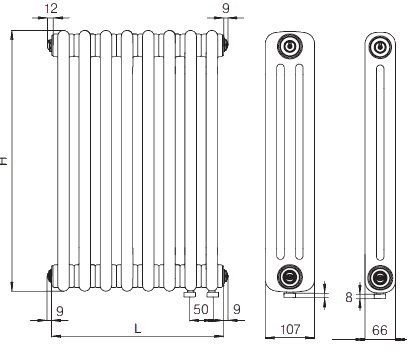

Радиаторы Rifar Tubog, изготовленные в соответствие со схемами D1, D2 и D3, имеют симметричную конструкцию. Лицевая и задняя стороны идентичны и могут быть использованы как для правого, так и для левого подключения.

Комплектация с нижним подключением без клапана:

  • Воздухоспускной клапан G 3/4 1шт
  • Заглушка G 3/4″ 3шт
  • Комплект кронштейнов 1шт

Схемы подключения Рифар Тубог

Минимальная длина радиатора с нижним подключением — 98 мм (2 секции) без учета арматуры.


НИЖНЕЕ ПОДКЛЮЧЕНИЕ С ТЕРМОСТАТИЧЕСКИМ КЛАПАНОМ

Схемы подключения Рифар Тубог

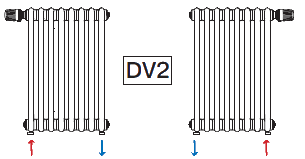

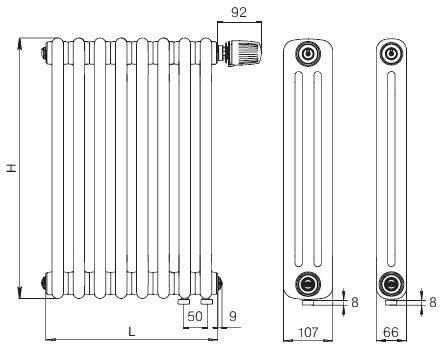

Схемы подключения Рифар ТубогРадиаторы Rifar Tubog Ventil, изготовленные в соответствии со схемами DV1 и DV2, имеют симметричную конструкцию и могут быть использованы как для подключения справа, так и слева. Автоматический терморегулятор (термоголовка) не входит в комплектацию прибора и приобретается отдельно в соответствии с моделью клапана.

Комплектация Tubog Ventil:

  • Воздухоспускной клапан G 3/4 1шт
  • Термостатический клапан
  • Заглушка G 3/4″ 2шт
  • Комплект кронштейнов 1шт

Схемы подключения Рифар Тубог

Минимальная длина радиатора — 190 мм (4 секции) без учета арматуры.


МОДИФИКАЦИЯ С ТЕРМОСТАТИЧЕСКИМ КЛАПАНОМ И БЕЗ

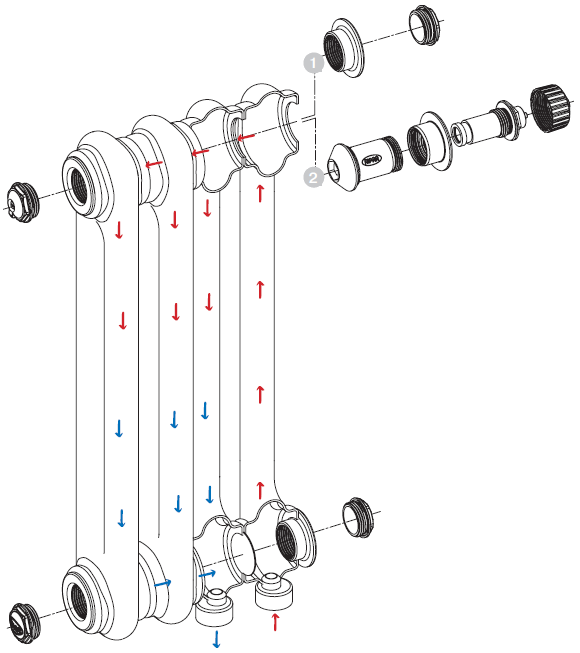

1 — Модификация без клапана с нижним подключением (D1, D2 и D3)

2 — Модификация с нижним подключением с клапаном (DV1 и DV2)

Схемы подключения Рифар Тубог
